Legacy Wildeye Plug & Cable Pinout Guide

or current standard Wildeye plug pinouts see Wildeye Connections & Pinouts

For legacy Wildeye Plug and Cable pinouts, select the plug code below for the pinout guide:

• LD

• LR4

• LW

• MA

• MAA

• MAC

• MAC01

• MAD

• MAS

• MAS5

• MCCD

• MCCO

• MCS

• MCS5

• MCV

• MDS

• MOC

• MOV2

• MS

• MS5

• MV2

• MVS

• NA03

• NAAC

• NAAS

• NACD

• NACS

• NACS5

• NAR4

• NASV

• NCCS5

• NCSV

• NOVV

• NSVV

• NV03

• XCSP

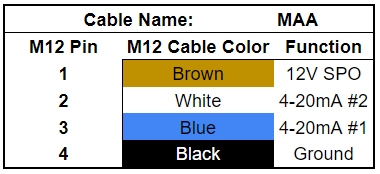

MAA

MAC

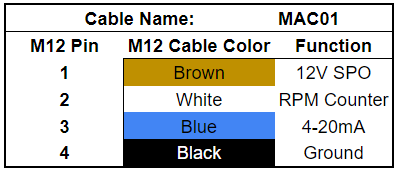

MAC01

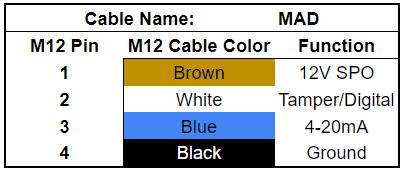

MAD

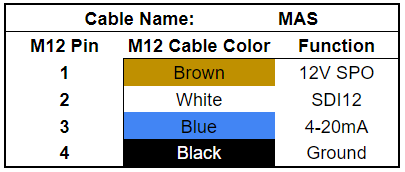

MAS

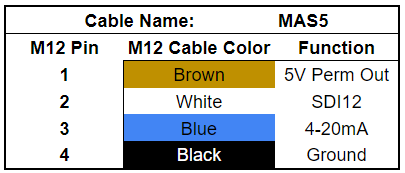

MAS5

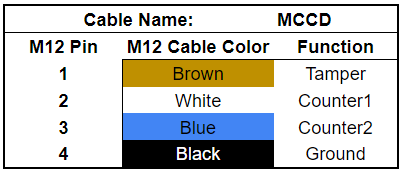

MCCD

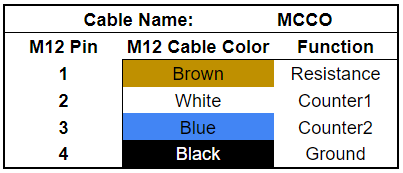

MCCO

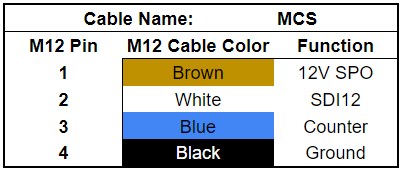

MCS

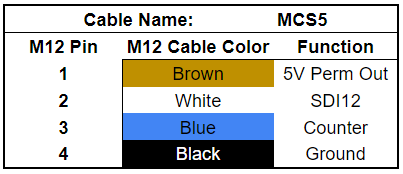

MCS5

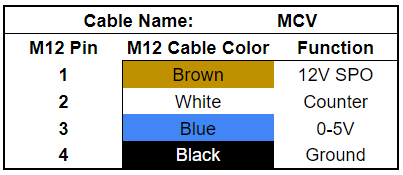

MCV

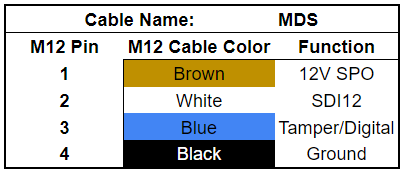

MDS

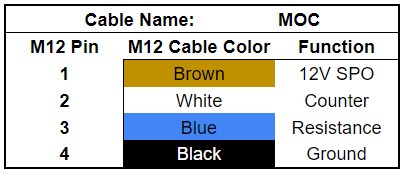

MOC

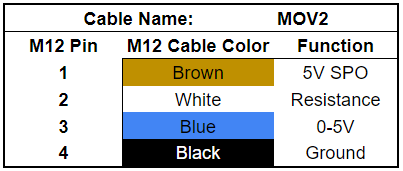

MOV2

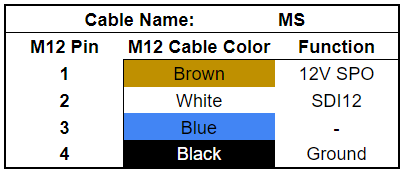

MS

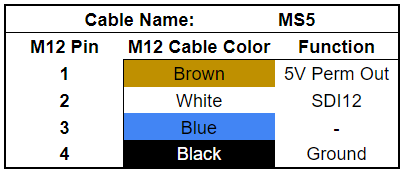

MS5

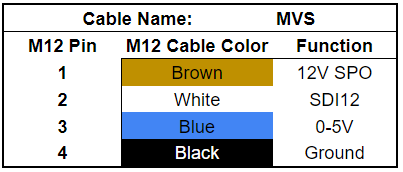

MVS

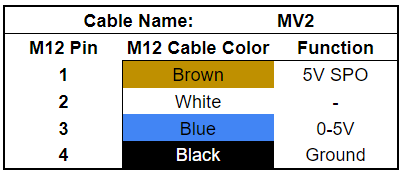

MV2

NA03

NAAC

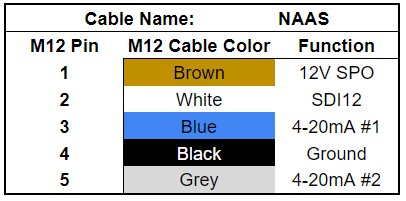

NAAS

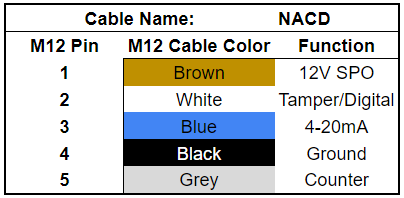

NACD

NACS5

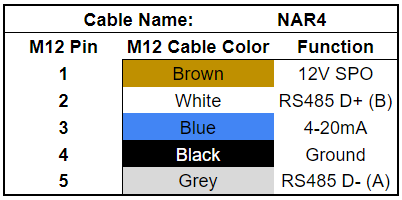

NAR4

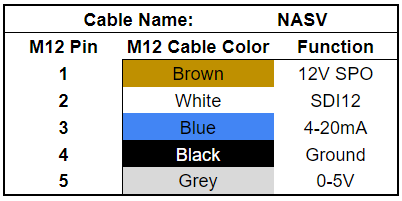

NASV

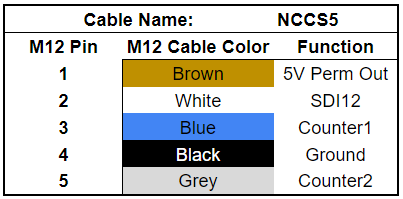

NCCS5

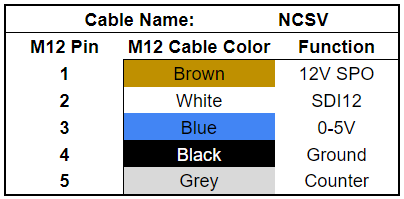

NCSV

NCSV

NOVV

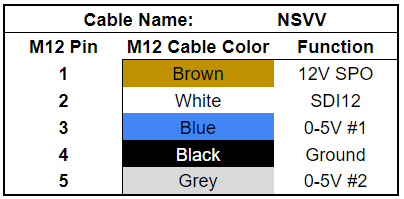

NSVV

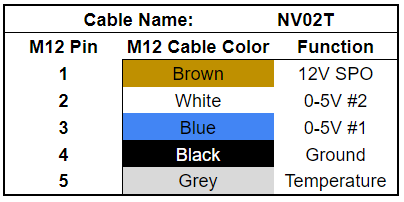

NV02T

NV03

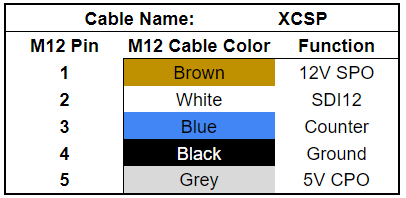

XCSP

 LW

LD

LR4
